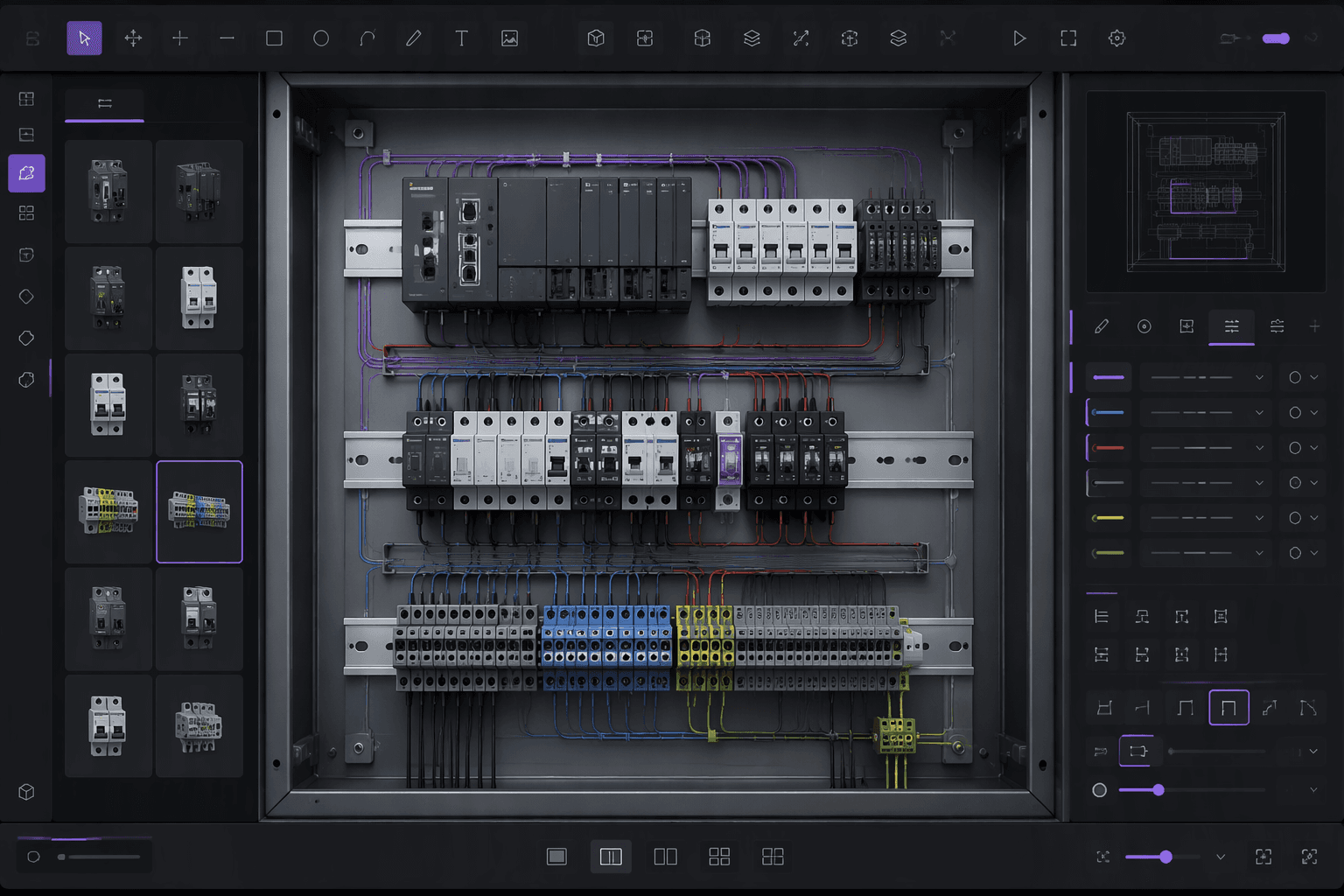

Slate Tech: как инженер Wiren Board создал редактор щитов автоматизации

Проектировщик щитов автоматики регулярно выполняет повторяющиеся операции: передвигает DIN-рейку — приходится поправлять провода; заменяет модуль — нужно переподключить его; заканчивает чертёж — требуется составить спецификацию и подготовить маркировку для сборщика. Эти действия отнимают время и легко приводят к ошибкам, особенно когда схема меняется на финальной стадии.

С этой проблемой столкнулся инженер Wiren Board. Он начал писать собственный редактор — Slate Tech. Программа перестраивает трассы вслед за аппаратами, формирует кабельный журнал и считает расходники вплоть до наконечников проводов.

Что такое Slate Tech и кто его создал

Slate Tech — редактор щитов автоматизации, который разрабатывает инженер компании Wiren Board. Это не сторонний продукт крупного вендора, а инструмент, выросший из практической боли проектировщика. Автор публично рассказал, как работает программа, какие операции она выполняет автоматически и какие задачи пока остаются за человеком.

• Автор — инженер Wiren Board, создаёт редактор для собственных задач проектирования щитов.
• Ключевая идея — автоматизация рутинных операций: трассировки, кабельного журнала и расчёта расходников.
• Slate Tech пока не заменяет проектировщика полностью: часть решений остаётся за специалистом.

Автоматическое перестроение трасс при перемещении DIN-рейки

Одна из главных возможностей Slate Tech — перестраивать трассы проводов вслед за аппаратами. Когда проектировщик передвигает DIN-рейку или меняет положение модуля, программа обновляет маршруты соединений автоматически. Это избавляет от необходимости вручную перерисовывать каждую линию и снижает риск забыть поправить провод после изменения компоновки.

Формирование кабельного журнала

Slate Tech формирует кабельный журнал. Данные о соединениях собираются в документ автоматически, а не переносятся вручную из чертежа в таблицу. Для проектировщика это сокращает объём рутинной работы и уменьшает число расхождений между схемой и документацией.

Расчёт расходников: от проводов до наконечников

Slate Tech считает расходники. Причём речь идёт не только о проводах, но и о более мелких компонентах — вплоть до наконечников проводов. Такой уровень детализации помогает заранее понимать потребность в материалах и готовить данные для сборки щита.

Что это даёт на практике

• Меньше ручного пересчёта при изменении схемы.
• Более полная картина по материалам, включая наконечники.
• Основа для спецификации и маркировки, которую получает сборщик.

Какие задачи автоматизированы, а какие остаются за проектировщиком

Slate Tech автоматизирует перестроение трасс, формирование кабельного журнала и расчёт расходников. Однако, по словам автора, часть задач пока остаётся за проектировщиком. Это важно учитывать: редактор ускоряет рутину, но не отменяет инженерных решений.

Планы развития и доступность Slate Tech

Slate Tech находится в разработке: автор продолжает развивать редактор и рассказывает о его возможностях. Пока это инструмент, созданный инженером Wiren Board для решения практических задач проектирования щитов автоматизации. Детали доступности и дальнейшие планы стоит уточнять в первоисточнике.
