Самодельная антенна для 4G-модема из банок и проволоки: работает ли?

Введение: зачем нужна антенна для 4G-модема

Скорость 4G зависит от уровня сигнала. В загородных домах, на дачах и в удалённых районах сигнал часто слабый: модем показывает 1–2 деления, скорость падает до 1–5 Мбит/с, соединение обрывается. Заводские антенны стоят от 1500 до 5000 рублей. Самодельная антенна для 4G-модема из банок или проволоки — бюджетная альтернатива, которую можно собрать за вечер. В статье разберём конструкцию, пошаговые инструкции, методику тестирования и сравним самоделку с заводской антенной.

Теоретические основы: как работает антенна Харченко из банок

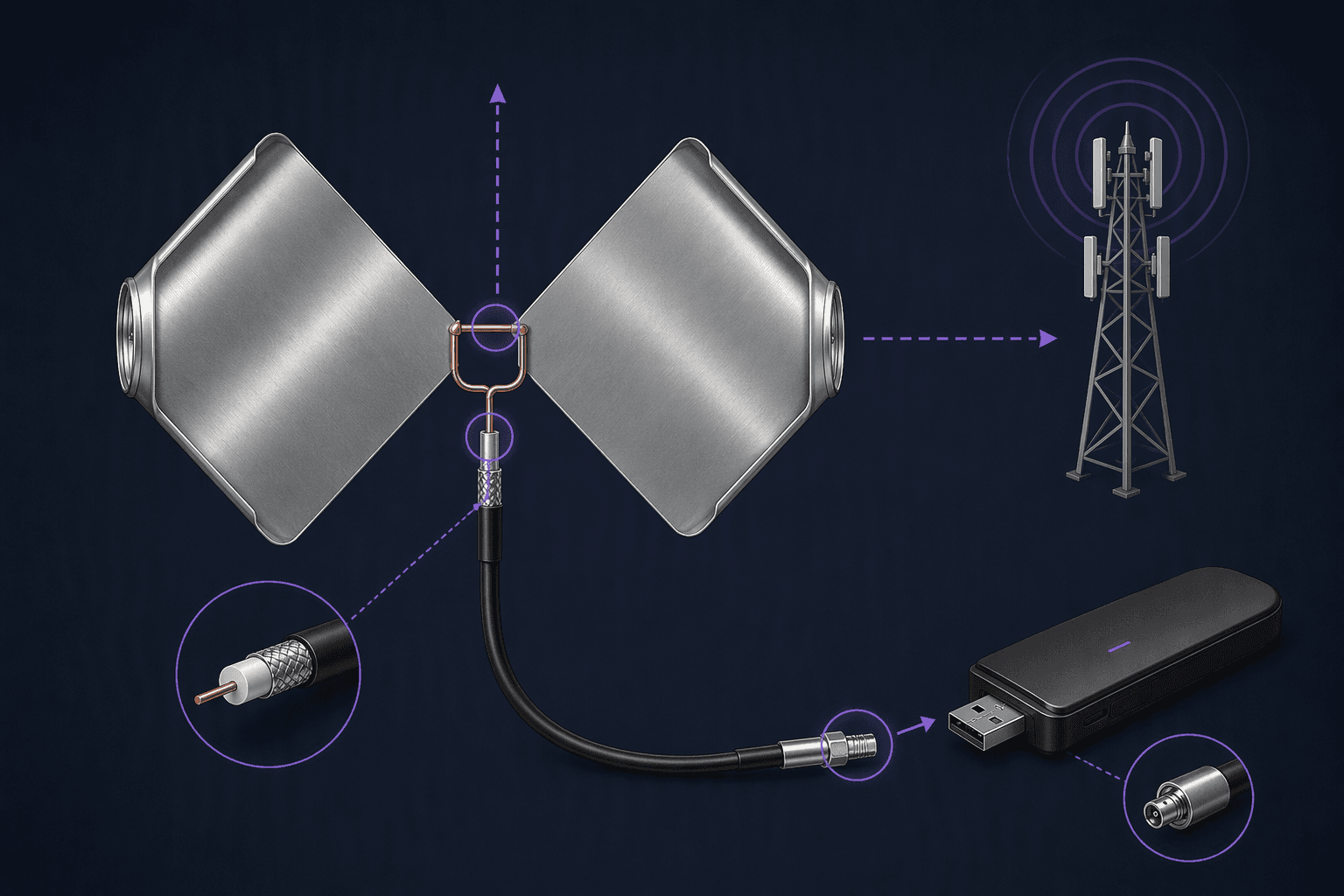

Антенна Харченко (двойной квадрат) — направленная антенна из двух ромбов, соединённых в одной точке. Коэффициент усиления 6–10 дБи, широкий диапазон частот. Для 4G-модемов используют диапазоны 800, 1800, 2100 и 2600 МГц. Антенна из банок — разновидность антенны Харченко, где вместо проволоки используются две металлические банки, разрезанные и развёрнутые в ромбы. Банки работают как отражатели и излучатели. Важно: банки должны быть из алюминия или жести, без пластикового покрытия внутри. Диаметр и высота банок влияют на резонансную частоту: чем больше банка, тем ниже частота. Для 4G оптимальны банки объёмом 0,5–1 л.

Необходимые материалы и инструменты

• Две алюминиевые банки объёмом 0,5–1 л (чистые, без вмятин)
• Медный провод диаметром 2–3 мм (или толстая проволока) длиной 30–40 см
• Коаксиальный кабель 50 Ом (RG-6 или RG-58) длиной 3–10 м
• Разъём для модема (CRC9, TS9 или SMA — зависит от модели)
• Паяльник, припой, флюс
• Ножницы по металлу или нож
• Изолента или термоусадочная трубка
• Линейка, маркер
• Влагозащитный герметик (для уличного размещения)

Пошаговая инструкция изготовления антенны из банок

1. Подготовьте банки: вымойте, удалите этикетки и клей. Убедитесь, что внутри нет пластикового покрытия.
2. Разрежьте каждую банку вдоль, чтобы получить прямоугольный лист металла. Выровняйте листы.
3. Вырежьте из каждого листа ромб со стороной 8–10 см. Угол при вершине — 90°.
4. Спаяйте два ромба в одной точке (вершинами) — это активный элемент. Место пайки зачистите и облудите.
5. Из медного провода сделайте петлю связи: отрезок 5–7 см, припаянный к месту соединения ромбов.
6. Подключите коаксиальный кабель: центральную жилу — к петле связи, оплётку — к точке соединения ромбов (или к рефлектору, если он есть).
7. Закрепите конструкцию на диэлектрической штанге (пластик, дерево). Не используйте металл.
8. Установите антенну вертикально или горизонтально в зависимости от поляризации сигнала (обычно вертикальная).
9. Загерметизируйте места пайки и разъём влагозащитным герметиком.

Вариант из проволоки: конструкция и сборка

Если банок нет, антенну Харченко можно сделать из медной проволоки диаметром 2–3 мм. Конструкция аналогична: два ромба, спаянных вершинами. Сторона ромба рассчитывается по формуле: L = 143 / f, где L — длина стороны в метрах, f — частота в МГц. Для 2600 МГц сторона ромба ≈ 5,5 см, для 1800 МГц ≈ 7,9 см, для 800 МГц ≈ 17,9 см. Проволоку сгибают по шаблону, спаивают в точках соединения. Для MIMO-антенны (2x2) делают две такие антенны, разнесённые на 10–15 см, и подключают к двум разъёмам модема. Это удваивает скорость в режиме MIMO.

Подключение антенны к 4G-модему

Большинство 4G-модемов (Huawei, ZTE, Megafon) имеют разъёмы CRC9 или TS9 для внешних антенн. Если разъёма нет, можно использовать переходник или припаять кабель напрямую к контактам модема (только при наличии навыков пайки). Подключение: центральная жила кабеля — к центральному контакту разъёма, оплётка — к экрану. После подключения модем автоматически переключится на внешнюю антенну. Проверьте уровень сигнала в веб-интерфейсе модема (обычно 192.168.8.1 или 192.168.0.1).

Методика тестирования: скорость и уровень сигнала

Для объективного сравнения самодельной и заводской антенны используйте одинаковые условия: одно место установки, одно время суток, один модем и SIM-карту. Измеряйте: RSRP (уровень сигнала, дБм), SINR (качество сигнала, дБ), скорость загрузки и отдачи (Мбит/с). Используйте программы: Speedtest, Fast.com, или встроенные утилиты модема. Проведите по 5 замеров для каждой антенны и вычислите среднее. RSRP выше -100 дБм считается хорошим, -110…-120 дБм — слабым. SINR выше 10 дБ — отличное качество, ниже 0 дБ — проблемы.

Сравнение с заводскими антеннами: цена, сложность, эффективность

Возможные ошибки и способы их устранения

Выводы: стоит ли делать самодельную антенну

Самодельная антенна для 4G-модема из банок или проволоки — рабочий способ усилить сигнал в условиях слабого приёма. Она даёт прирост скорости в 3–6 раз по сравнению с модемом без антенны и приближается к заводским аналогам (разница 10–20%). Если у вас есть навыки пайки и желание сэкономить, самоделка оправдана. Если важны надёжность, влагозащита и гарантия — лучше купить заводскую антенну. Для MIMO-режима потребуется две самодельные антенны, что усложняет конструкцию.
